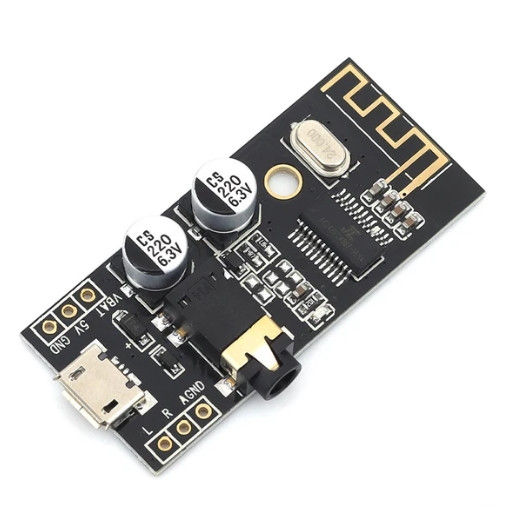

MH-MX28 Модуль Bluetooth MP3-плеера

MH-M28 — Bluetooth аудио модуль для передачи звука на расстоянии. Поддерживает множество протоколов и кодеков, питается от USB, имеет выход для наушников.

Модуль построен на базе микросхемы MH-M28 / AS21BP02146 (в зависимости от партии), имеющей множество интересных особенностей, – поддержка стандарта Bluetooth 4.2, питания как от 5В, так и от литиевой батареи.

Поддерживаются протоколы связи HFPv1.7, A2DPv1.2, AVRCPv1.5, AVCTPv1.2, AVDTPv1.2, совместимые с большинством аудиопередающих устройств.

Реализуется полноценный стерео режим с поддержкой форматов без сжатия аудиоданных.

Модуль можно запитать как от USB через разъём форм-фактора «микро», так и через контактные площадки на плате. Аудиовыход также дублирован — миниджек 3.5мм или контактные площадки.

Антенна расположена прямо на плате и обеспечивает связь на расстоянии до 20 метров прямой видимости.

На плате также установлен статусный светодиод, мигающий при подаче питания и отсутствии подключения по Bluetooth, и постоянно горящий в подключенном состоянии.
