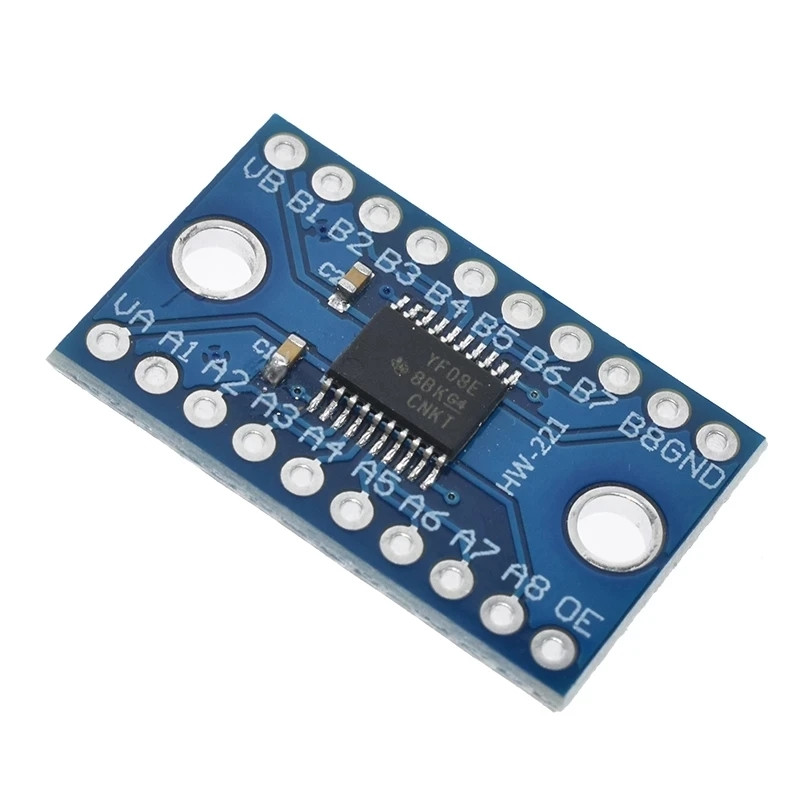

8-канальный I2C логический преобразователь уровней

Конвертер-преобразователь призван соединять между собой устройства, имеющие на входе и выходе разное напряжение, управляющее логическими уровнями.

Так как электроника Ардуино работает от напряжения в 5 В, а большая часть flash-карт, сенсоров, экранов и других устройств работает от 3.3 В, возникает необходимость в их безопасном соединении. Самым простым решением является использование резисторов, но в такой схеме будут возникать задержки.

К тому же логические уровни во всех устройствах будут работать только однонаправленно, поэтому, если необходимо задать обратное направление, понадобятся лишние провода. Таких проблем можно избежать, используя преобразователь.

Восьмиканальный двунаправленный конвертер-преобразователь работает в диапазоне напряжений от 1.8 до 6 В. Выводы A1-A6 предназначены для включения устройств с 3,3 В логикой, а B1-B6 – с 5 В логикой. На питающий вход VCA следует подавать напряжение одного логического уровня, а на VCB – другое.

Единственным, но устранимым недостатком конвертера-преобразователя является некорректная работа с интерфейсом I2C: сенсор определения направления сбивается, когда в схеме присутствуют резисторы большого сопротивления. Если их невозможно убрать, то следует использовать резисторы номиналом более 50 кОм.

Направление преобразования распознаётся и выполняется автоматически. Обязательным условием является общий отрицательный вывод для всех источников питания, в том числе и раздельных.
