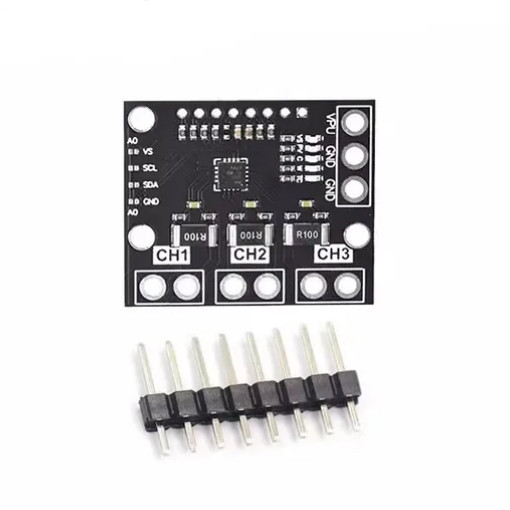

INA3221 трехканальный монитор тока и напряжения

INA3221 — трёхканальный монитор тока и напряжения на шине с интерфейсом, совместимым с SMBus и I²C. Микросхема INA3221 отслеживает как падение напряжение на шунте, так и напряжение питания на шине, также предусмотрены программируемые время преобразования и режимы усреднения для этих сигналов.

Микросхема INA3221 может измерять напряжение и ток на трех шинах с напряжением от 0 до 26 В. Устройство питается от единого источника (т. е. от цепей, которые отслеживает) с напряжением от 2,7 до 5,5 В и потребляет ток 350 мкА (типичный показатель). INA3221 предназначена для работы в интервале температур от -40 до +125 °C. Для интерфейса, совместимого с SMBus и I²C, предусмотрены четыре программируемых адреса.

INA3221 может обеспечивать критический и предупредительный сигналы тревоги для обнаружения выхода нескольких параметров из настраиваемых допустимых пределов для каждого канала.
