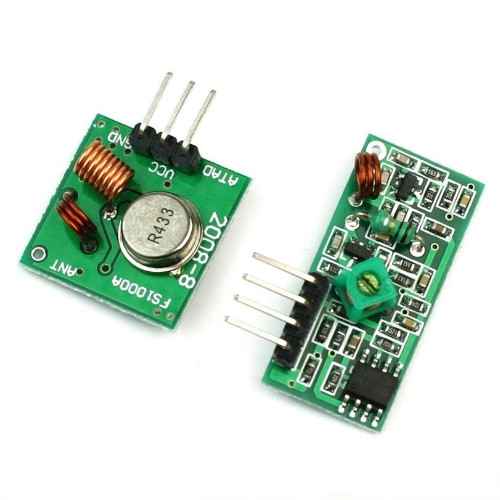

Комплект передатчик FS1000A и MX-RM-5V приёмник 433MHz

Беспроводной передатчик производит передачу команд в отсутствие обратной связи. Оператор должен производить контроль над выполнением команд. Для полноценной работы модуля и улучшения качества беспроводного соединения понадобиться антенна длиной 17 см, работающая на частоте 433 МГц.

Модуль передатчика – это резонатор на акустических поверхностных волнах, помещённый в металлический корпус. Передача сигнала осуществляется посредством наиболее энергоэкономичного ключевого режима амплитудной модуляции – OOK.

Приёмник очень чувствителен за счёт своей сверхгенеративной схемы, на которой он построен.

Перед началом работы передатчик и приёмник нужно настроить. Для этого есть подстроечная катушка L0. Для этого сначала передатчик переводят в режим отправки сигнала, а затем проверяют пришедший сигнал на приёмнике. Частота модуляции несущей должна быть выставлена в диапазоне от 2 до 5 Гц.

Затем удалить приёмник и передатчик на расстояние более 1.5 метров друг от друга. Если сигнал не пришёл, нужно вращать катушку L0 до получения приёма.

Чтобы обеспечить корректную работу беспроводного датчика, следует подключать только те источники питания, которые имеют хорошую фильтрацию сетевых помех. Дальность связи в помещении – до 40 метров, на открытом пространстве – до 100 метров.
