Лазерный модуль KY-008 красный

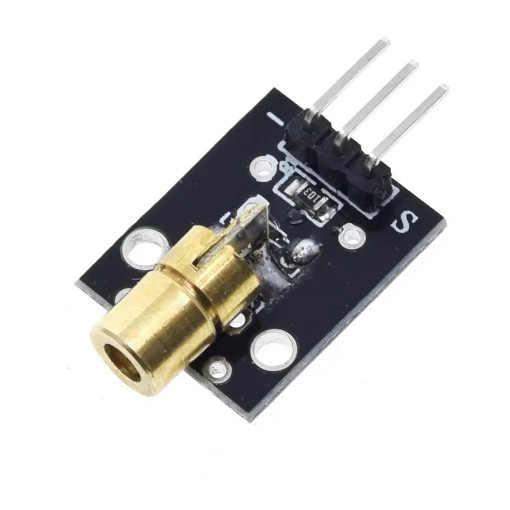

Модуль KY-008 представляет собой плату простой конструкции с установленным на ней небольшим лазерным диодом в коллиматоре с фиксированным фокусным расстоянием и минимальным набором компонентов для управления током диода.

Модуль позволяет реализовывать управление лазером с помощью микроконтроллера, так как токоограничительный резистор на входе модуля не позволит диоду набрать ток, больший, чем может отдать Arduino.

Для изменения яркости свечения можно применять ШИМ (функция analogWrite()), как и в случае с обыкновенным светодиодом.

Предельное напряжение питания для модуля – 5 В, при этом потребляемый им ток будет равняться 30 мА. Длина волны лазера – немаловажный параметр; у нашего модуля она равняется 650 нм. От длины воны зависит цвет, испускаемый диодом – 650 нм соответствуют рубиновому цвету.

Диод имеет максимальную мощность 5 мВт, это номинальное значение практически для всех карманных лазерных указок. Такая мощность позволяет с лёгкостью передавать концентрированный световой луч на расстояние до 14 м – при превышении данного параметра могут возникнуть проблемы с приёмом сигнала фотоприёмником.

Распиновка модуля (слева направо от буквы S на плате):

• Signal
• Vcc
• GND

Не допускается даже пиковое питание модуля от источника питания более 5 В! Это вызовет перегрев кристалла, что в свою очередь вызовет его деградацию и лазерный диод превратится в обычный, потеряв все свои полезные свойства.

Будьте аккуратны при работе с модулем, не направляйте луч в глаза. Помните – отражённый луч тоже представляет опасность!
