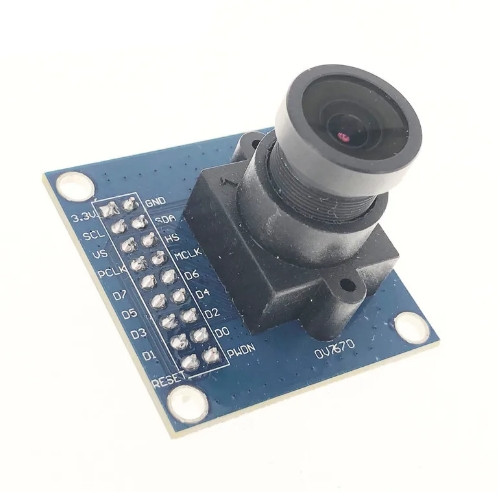

Модуль камеры OV7670

OV7670 – камера с разрешением 0.3 МПикс, способная выдавать до 30 FPS аналогового видео (VGA)!

Камера имеет настроечный интерфейс SCCB (схожий с I2C), который позволяет выставить формат выходного видео, разрешение картинки и осуществить цветокоррекцию.

Камера позволяет выводить сигнал вертикальной и горизонтальной синхронизации. Возможен попиксельный вывод изображения через 8-битную шину данных.

Возможные стандартные выходные разрешения изображения: VGA (640×480), CIF (352×240), QVGA (320×240) и QCIF (176×144). Камера поддерживает ручную установку разрешения вплоть до 30×40 пикселей.

Поддерживаются различные форматы кодировки цвета пикселя – RGB565, RGB444, RGB555, GBR422, YUV422, RAW.

Камера может автоматически настраивать баланс белого, а также усиливать производительность матрицы для качественной съёмки даже в условиях недостаточной освещённости.

На камере установлен объектив 1/6” с углом обзора 25°. Размер физического пикселя – 3.6×3.6 мкм.

Питание камеры – от 3.3 В до 5 В. Ток в режиме ожидания – 20 мкА.
