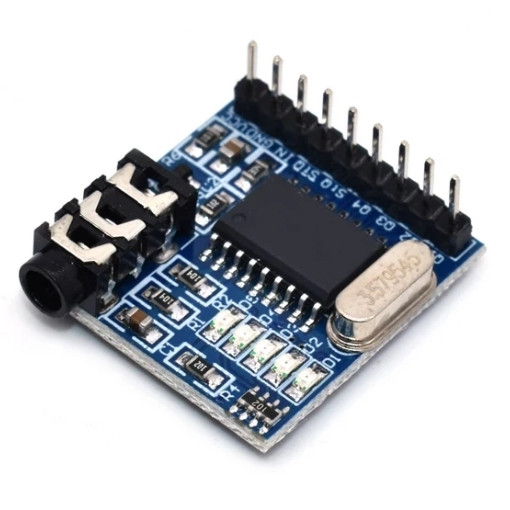

MT8870 – модуль декодирования DTMF

Модуль на основе MT8870 позволяет организовать простейшее удалённое управление устройством через GSM телефон или модем, обеспечивая до 16 независимых дискретных каналов управления.

Модуль построен на микросхеме MT8870 производителя Mitel и работает по принципу DMTF-декодера. DMTF – Double Tone Multi Frequency – двухтональный мультичастотный сигнал, который используется в телефонии для набора номера или для передачи данных непосредственно во время звонка («Если вы хотите связаться с оператором, нажмите 1» и прочее).

Сигналы, назначенные для каждой из цифр, имеют определённые частоты, которые и улавливает модуль, а затем преобразует в комбинацию из 4 бит, давая до 16 возможных комбинаций. Их можно анализировать микроконтроллером или поставить двоичный дешифратор и обойтись без программирования в целом.

Комбинация на выходе сохраняется от момента получения сигнала до момента получения иного сигнала или до потери питания.
