Терморегулятор W1209 12В

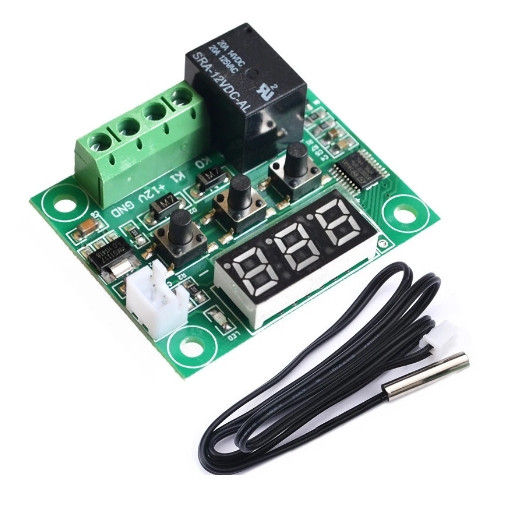

Модуль термореле W1209 предназначен для контроля температуры в диапазоне от -50 до +100 градусов. Оснащен LED дисплеем на 3 символа, индикатором включения реле, тремя кнопками управления электронным терморегулятором, разъемом для подключения внешнего термодатчика, клеммами "K0/K1" для подключения нагрузки и "+12V/GND" для питания платы терморегулятора. На дисплее отображается текущая измеряемая температура с датчика, "LL" - если датчик не подключен, и "HH" - если температура вне диапазона.

Характеристики термореле W1209:

Подключение и быстрая настройка

Подключите источник питания +12В и термодатчик к плате термореле. Включите питания. На экране отобразится текущая температура. Для быстрого изменения температуры срабатывания реле нажмите кнопку “SET”, что приведет к миганию значения целевой температуры. Кнопками “+” и “-” изменить температуру до необходимого значения. Для быстрого уменьшения или увеличения температуры нажмите “-” или “+”, соответственно, на 5 секунду. Для сохранения установленной температуры нажмите “SET”.

Тонкая настройка

Для входа в меню настройки нажмите и уджерживайте кнопку “SET” в течение 5 секунд. Далее, кнопками “+” и “-” выбираем раздел меню P0-P8. Для входа в нужный раздел нажимаем кнопку «SET». Она же используется для выхода из раздела и из меню.

Раздел P0: Выбор режима охлаждения или нагрева

В разделе P0 можно выбрать работу термореле в режиме охлаждения “C” или нагрева “H”. В режиме охлаждения “C” реле срабатывает, когда текущее значение температуры ≥ заданной точке + гистерезис. В режиме нагрева “H” реле срабатывает, когда текущее значение температуры ≤ заданная точка-гистерезис.

Раздел P1: Настройка гистерезиса

В разделе P1 можно установить значение гистерезиса в диапазоне 0,1 до 30.

Раздел P2: Максимальный предел температуры

В разделе P2 можно установить максимальный предел температуры (до 110℃). При превышении заданной температуры на экране отображаются HHH и реле принудительно отключается.

Раздел P3: Минимальный предел температуры

В разделе P3 можно установить минимальный предел температуры (до -50℃). При снижении температуры ниже заданного предела на экране отображаются LLL и реле принудительно отключается.

Раздел P4: Коррекция температуры

В разделе P4 можно установить значение коррекции температуры в диапазоне -7,0 до 7,0℃

Раздел P5: Время задержки срабатывания реле

В разделе P5 можно установить задержку срабатывания реле в диапазоне от 0 до 600 секунд.

Раздел P6: Не задействован

Раздел P7: Сигнализация о превышении температуры

В разделе P7 можно установить значение температуры в диапазоне от 0 до 110℃, при котором включает визуальная сигнализация в виде “---” и отключается реле.

Раздел P8: Восстановление заводских настроек:

В разделе P8 можно установить параметры в значение по умолчанию (заводские). Еще один способ сброса настроек заключается во включении с зажатыми кнопками “+”и “-”.
