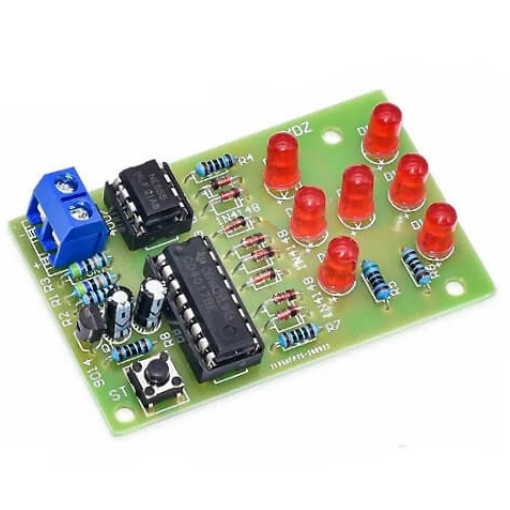

Набор для пайки "Электронные игральные кости"

Этот набор для пайки имитирует обычные игральные кости, но в электронном виде. При нажатии кнопки запускается генератор, и 7 красных светодиодов начинают быстро мигать, отображая разные точки от 1 до 6. Когда кнопку отпускают, мигание постепенно замедляется, и остаётся случайное значение — как при броске настоящего кубика. Отличный проект для практики пайки, обучения электронике и просто для развлечения.

Параметры набора:

• Рабочее напряжение: 4.5–5 В

Как это работает:
Кнопка запускает генератор импульсов на NE555, а счётчик CD4017 по очереди включает светодиоды. Когда кнопку отпускают, конденсатор C2 разряжается постепенно, частота импульсов замедляется и движение "точек" останавливается. В итоге остаётся одно случайное значение — результат «броска».

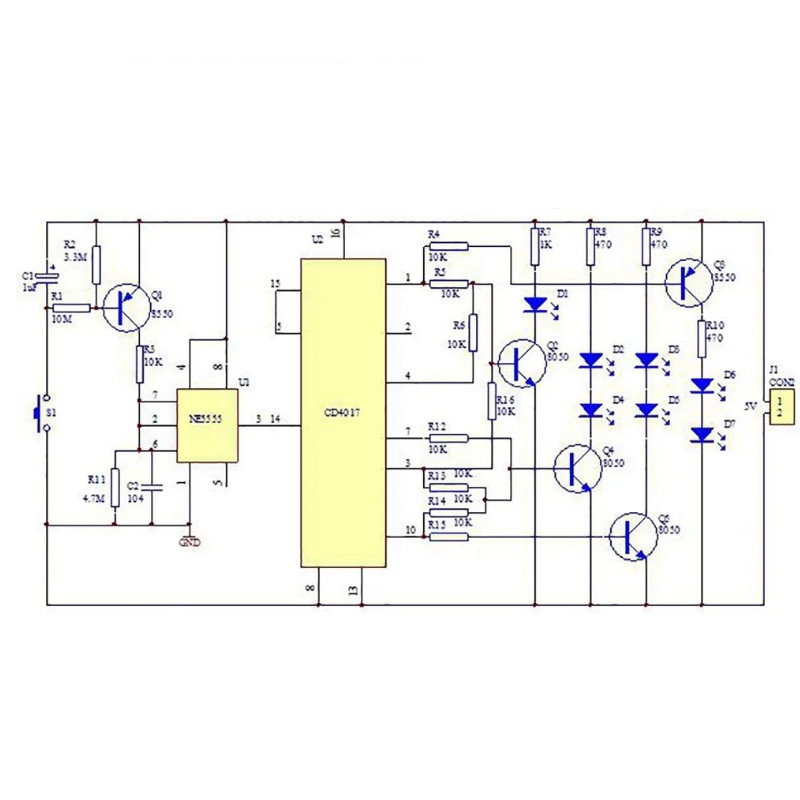

Принцип работы схемы:

• NE555 с внешними элементами образует генератор импульсов.
• Счётчик CD4017 распределяет сигналы по светодиодам.
• Q1 (транзистор) и конденсатор C2 обеспечивают плавное замедление после отпускания кнопки.
• R2 регулирует скорость переключения светодиодов.
• C2 задаёт время, за которое «кубик» останавливается.

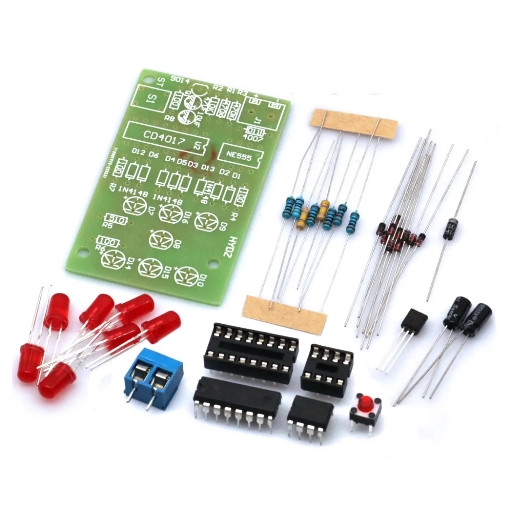

Комплектация:

• Печатная плата - 1 шт.
• Резистор 470K 0.25W — 2 шт.
• Резистор 10K 0.25W — 1 шт.
• Резистор 510 Ом 0.25W — 1 шт.
• Резистор 100 Ом 0.25W — 4 шт.
• Диод 1N4007 — 1 шт.
• Электролитический конденсатор 25V 10µF — 1 шт.
• Электролитический конденсатор 25V 47µF — 1 шт.
• Транзистор 9014 — 1 шт.
• Кнопка 16×6 мм — 1 шт.
• Светодиоды красные 5 мм — 8 шт. (+1 запасной)
• Диоды 1N4148 — 9 шт. (+1 запасной)
• 8-контактная панель для микросхемы — 1 шт.
• 16-контактная панель для микросхемы — 1 шт.
• Микросхема NE555 (DIP) — 1 шт.
• Микросхема CD4017 (DIP) — 1 шт.
• Клеммная колодка KF301-2 - 1 шт.
