Ардуино – начало.

Эта вводная статья для тех, кто уже успел распаковать со своим ребёнком (а может и без) десяток - другой цветных коробок от конструкторов, построил сотни разнообразных конструкций и заполнил деталями все доступные ёмкости в чулане. Если вы готовы перейти на следующий уровень: с электроникой, микроконтроллерами, датчиками и умными устройствами – значит, пришло время для экспериментов с Ардуино!

Ардуино – это мостик из виртуального компьютерного мира в мир реальных вещей и устройств. Написав программу, мы управляем с её помощью не виртуальными объектами, а вполне себе реальными датчиками, двигателями, экранами. Мы меняем мир вокруг себя – просто программируя на компьютере, используя бесплатный софт и множество уже готовых примеров библиотек.

В этой серии статей мы соберём самое главное, что нужно узнать об Ардуино, чтобы начать заниматься самостоятельно. Даже если вы никогда не брали в руки паяльник и слова «контроллер» и «контролёр» для вас имеют примерно схожий смысл, можете быть уверенными – у вас всё равно всё получится! Мир электроники и робототехники сегодня полон простых и очень удобных решений, позволяющих практически с нуля создавать очень интересные проекты. Наши статьи поможет вам быстро сориентироваться и сделать первые шаги.

Начало работы с Ардуино

Говоря бытовым языком, Ардуино – это электронная плата, в которую можно воткнуть множество разных устройств и заставить их работать вместе с помощью программы, написанной на языке Ардуино в специальной среде программирования (Arduino IDE, где её скачать и как настроить рассказано в этой статье).

Чаще всего плата выглядит вот так:

На рисунке показана одна из плат Ардуино – Arduino Uno (подробнее с конструкцией платы можно ознакомиться в этой статье).

В плату можно втыкать провода и подключать множество разных элементов. Чаще всего, для соединения используется макетная плата для монтажа без пайки. Можно добавлять светодиоды, датчики, кнопки, двигатели, модули связи, реле и создавать сотни вариантов интересных проектов умных устройств. Плата Ардуино – это умная розетка, которая будет включать и выключать все присоединённое в зависимости от того, как её запрограммировали.

Вся работа над проектом разбивается на следующие этапы:

1. Придумываем идею и проектируем.
2. Собираем электрическую схему. Тут нам пригодится макетная плата, упрощающая монтаж элементов. Безусловно, понадобятся навыки работы с электронными приборами и умение пользоваться мультиметром.
3. Подключаем плату Arduino к компьютеру через USB.
4. Пишем программу и записываем её в плату буквально нажатием одной кнопки на экране в специальной среде программирования Arduino.
5. Отсоединяем от компьютера. Теперь устройство будет работать автономно – при включении питания оно будет управляться той программой, которую мы в него записали.

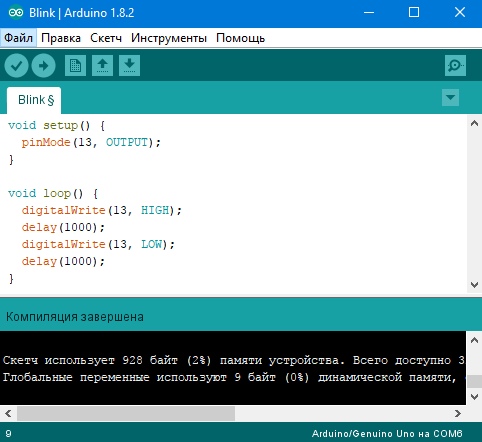

Программа и среда программирования выглядят вот так:

На экране показана программа (на сленге ардуинщиков текст программы называется “скетч”), которая будет мигать лампочкой, подсоединенной к 13 входу на плате Ардуино UNO. Как видим, программа вполне проста и состоит из понятных для знающих английский язык инструкций. В языке программирования Arduino используется свой диалект языка C++, но все возможности C++ поддерживаются.

Есть и другой вариант написания кода – визуальный редактор. Тут не нужно ничего писать – можно просто перемещать блоки и складывать из них нужный алгоритм. Программа загрузится в подключенную плату одним нажатием кнопки мыши!

Визуальную среду рекомендуется использовать школьникам младших классов, более старшим инженерам лучше сразу изучать “настоящий” Ардуино – это довольно просто, к тому же знания C++ никому не повредят.

В целом всё выглядит довольно понятно, не так ли? Осталось разобраться в деталях.

Быстрый старт с Arduino

Для начала давайте поймем, с чем же и чем же мы собираемся заниматься. Что такое Ардуино и как его использовать? Если вы уже знакомы с темой – можете смело перескочить дальше. Если нет – давайте вместе выполним короткое погружение.

Ардуино – это…

Ардуино – это не бренд и не название поставщика конструкторов. Это общее название для целого семейства различных технологий и открытой платформы, в которую входят как аппаратные устройства (платы контроллеров и совместимое оборудование), так и софт, предназначенный для управления железками. По сути своей, Ардуино – это инфраструктура и среда, в которой можно собирать совместимые между собой электронные и механические компоненты в единое устройство, а потом через обычный компьютер за две минуты запрограммировать поведение этих самых железок так, как нам нужно.

Почему Ардуино?

Вся прелесть Ардуино заключается в следующих простых преимуществах:

1. Простота. Да, да – именно простота (хотя Лего и другие игрушки, без сомнения, привычнее, но мы сравниваем не с ними). Для юных разработчиков электроники Ардуино «прячет» огромное количество разнообразных технических вопросов. Многие достаточно сложные проекты можно создавать очень быстро, без длительного погружения в детали. А это ведь очень важно – не утратить интерес до первого полученного своими руками результата.
2. Популярность. Ардуино крайне популярна, вы сможете без труда найти ответы на любые вопросы на многочисленных форумах или сайтах. Сообщество Ардуино обширно и дружелюбно – там относительно мало прожженных жизнью снобов-инженеров и полно любителей и начинающих, с удовольствием делящихся своей радостью от найденного и узнанного. Это, конечно, откладывает отпечаток на качество советов, но как правило, даже самые сложные вопросы могут быть быстро решены с помощью форумов и сайтов.
3. Доступность. И сама технология, и практически весь софт выпускаются под открытыми лицензиями и вы можете свободно использовать чужие наработки, библиотеки, схемы, причём во многих случаях даже для коммерческого использования. Это экономит много времени и позволяет двигаться большими шагами, опираясь на опыт предыдущих исследователей.
4. Дешевизна. Комплект для первых занятий электроникой и программированием можно купить менее чем за 1000 рублей. Полноценные курсы робототехники возможны при покупке оборудования на 3-5 тысяч рублей. Никакая другая технология не позволит вам так быстро и так эффективно войти в мир реальной учебной робототехники.

С чего начать?

Если вы хотите заниматься робототехникой с использованием Ардуино, то вам понадобится такой вот джентельменский набор:

1. Плата Ардуино с USB кабелем для подключения к компьютеру.
2. Макетная монтажная плата и провода.
3. Комплект базовых электронных компонентов и переходник для батарейки типа крона.
4. Установленная на компьютер среда программирования Arduino IDE.

В дальнейшем, если занятия действительно увлекут и будет желание продолжить эксперименты, список оборудования будет расширяться:

1. Датчики.
2. Экраны и индикаторы.
3. Двигатели и сервоприводы, реле и драйверы двигателей.
4. Модули связи.
5. Разнообразные дополнительные модули и платы расширения (шилды).

Подводим итоги

В этой короткой начальной статье мы с вами узнали, что такое Ардуино, как выглядят типичные проекты с использованием контроллеров Arduino. Начать создавать интересные технические проекты очень просто – для этого не обязательно быть электронщиком. Просто возьмите плату ардуино, соберите с её помощью нужную электронную схему (можно найти много готовых примеров в интернете), подключите контроллер к компьютеру и загрузите программу. Умное устройство готово!
