Датчик вибрации SW-18015P

Принцип работы датчик вибрации SW-18015P очень простой.

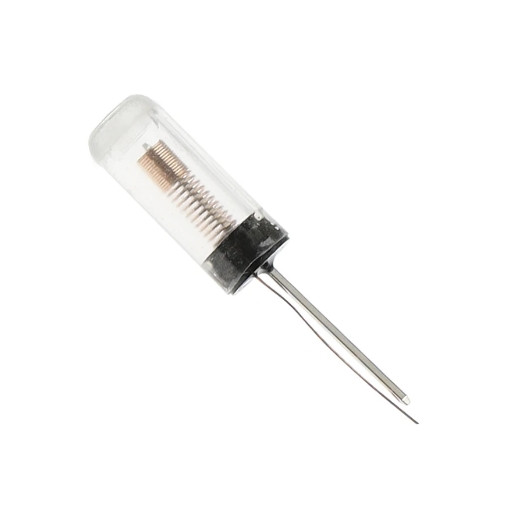

Конструктивно вибровыключатель SW-18015P представляет собой металлический стержень, вокруг которого расположена пружина. При сотрясении датчика пружина соприкасается со стержнем и цепь замыкается. В состоянии покоя датчик сохраняет разомкнутое состояние контактов. Срабатывание датчика вибрации не зависит от его расположения в пространстве.

Простота конструкции датчика обеспечивает надежность работы модуля и простоту обработки сигналов, передаваемых на микроконтроллер.
Гарантированное число срабатываний для датчиков вибрации серии SW-180 приблизительно равно 100000.

Датчик вибрации RKP-VS-SW-18015P реагирует на механические воздействия – вибрацию, толчки, удары.
Применяется в охранных системах и робототехнике для совместного использования с устройствами, использующими платформу ARDUINO (Ардуино).

Кроме простого замыкания контактов датчика модуль RKP-VS-SW-18015P способен формировать импульсы напряжения. Для этого в схему входит резистор 10 КОм подключенный к линии питания. В обычном состоянии на выходе модуля напряжение питания. При замыкании контактов датчика напряжение выхода становится равным нулю. Удары вызывают формирование на выходе коротких отрицательных импульсов.

Характеристики
Рабочее напряжение: 3 – 5 В
Максимальное напряжение: 12 В
Сопротивление в разомкнутом состоянии: 10 МОм
Размер: 29 x 16 x 8 мм
Вес: 4 гр.

Модуль датчика вибрации является аналоговым датчиком и подключается к плате микроконтроллера через интерфейс ШИМ.

Для работы датчика вибрации достаточно стандартных библиотек Arduino IDE.
