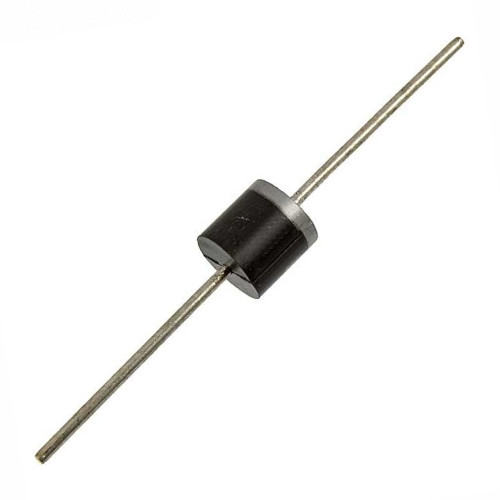

20A10 Диод выпрямительный 20А 1000V

Тип устройства:

Выпрямительный диод

Типоразмер:

R-6

Кол-во диодов в корпусе:

Конфигурация диода:

Одиночный

Максимальный (средний) прямой ток на диод, If(AV):

20A

Максимальный обратный ток при Tj=25 °C, Ir при Vr:

100 мкА

Максимальное постоянное обратное напряжение:

1000V

Максимальное прямое напряжение при Tj=25 °C, Vf при If:

0.85V

Рабочая температура PN-прехода:

-65…+150°С

Номинальная емкость:

220 pF

Описание

Характеристики

Отзывы

Диоды 20А10 обладают высокой пропускной способностью и низким прямым падением напряжения. По применяемости диоды 20А10 относятся к диодам общего назначения, выпрямляющие токи в цепях до 20А с напряжением 1000В. Диоды данных серий имеют свойство накапливать заряд до 220пФ и могут временно использоваться как варикапы. Тип корпуса диодов – R-6. Материал корпуса – негорючий полимер. Рабочая частота – до 60Гц. Катодный вывод диода обозначается полосой. Вывода диодов аксиальные, вид монтажа – в отверстия, под пайку. Наиболее частое применение диоды нашли в источниках питания различных бытовых приборов. Характеристики диодов указаны в таблице ниже.
