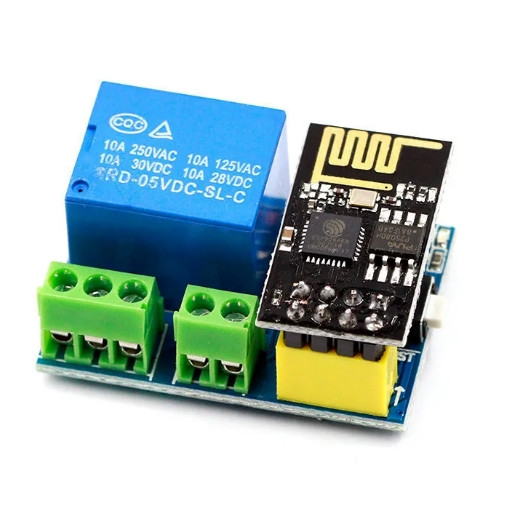

ESP8266 ESP-01S 5V WiFi Релейный Модуль

Модуль построен на базе микроконтроллера ESP-01 серии ESP8266, одноканального реле и необходимой обвязки для них. Реле выдерживает нагрузку до 10 А и 250 В переменного тока и 10 А при 30 В постоянного тока. Оно может работать как в нормально разомкнутом, так и нормально замкнутом состоянии.

Контроллер ESP-01 не впаян в модуль и может быть извлечён в любое время. С его помощью можно сделать автоматическое управление реле на основе каких-либо внешних данных, а не всего лишь управлять им по команде. Этот контроллер обладает встроенным Wi-Fi и печатной антенной, которая может обеспечить дальность связи до 400 м.

Модуль ESP8266 с реле обладает несколькими режимами электропитания, позволяющими экономить энергию. Контроллер питается от 3,3 В, для чего на плату установлен стабилизатор напряжения AMS1117. Подаваемое напряжение питания (вход подписан как «5V») должно лежать в пределах 5 – 6 В постоянного тока. Для питания контроллера от коммутируемого источника или от 220В может пригодиться блок питания на 5V.

Обращаем внимание, что для подключения модуля к компьютеру дополнительно потребуется программатор ESP-01.

Изначально в модуль загружена стандартная прошивка, управляемая через AT-команды, но можно также загружать и свои – через Arduino IDE, ESPLORER или другие Espressif-совместимые среды разработки.

Модуль ESP8266 поддерживает Wi-Fi версии 802.11 b/g/n с шифрованиями WEP, WPA, WPA2.
