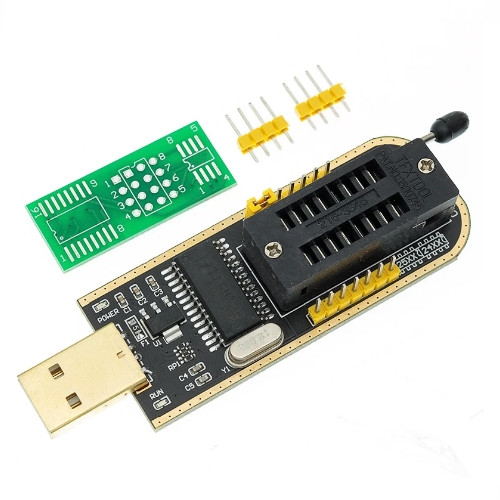

Программатор EEPROM CH341A

CH3241A – микросхема-преобразователь USB в UART, I2C, SPI и EPP. В режиме UART доступны все выводы обычного COM-порта, что позволяет подключать любые стандартные устройства вроде модема.

SPI и I2C выведены прямо в панельку с нулевым усилием подсоединения (ZIF) для быстрой прошивки микросхем памяти серий 24 и 25. Кроме этого, SPI выведен также на гребёнку для использования с внешними устройствами.

Режим EPP реализует поддержку LPT-порта для печати через LPT-принтеры. Полная совместимость с LPT не гарантируется.

На плате есть один переключатель режимов – джампер, который можно установить в две позиции – либо «USB-UART», либо «USB-EPP, IIC, SPI».

Вся наплатная электроника питается от стабилизатора AMS1117, выдающего 3.3 В / 750 мА. Не перегружайте преобразователь внешними устройствами!
