BMS 3S – контроллер заряда для Li-Ion АКБ

LiPO и Li-ion – одни из самых ёмких и токоотдающих аккумуляторов, но их положительные характеристики омрачаются необходимостью защиты – при превышении тока или коротком замыкании, а также при переразряде аккумуляторы могут стать испорченными навсегда, а в некоторых случая могут и взорваться. Поэтому очень важно использовать специальные защитные платы.

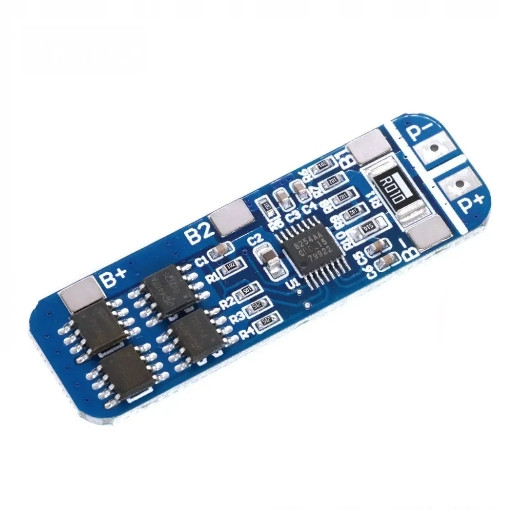

Плата BMS 3S предназначена для многоуровневой защиты LiPO аккумуляторов. Она способна предохранять аккумулятор побаночно от переразряда (отсечка при напряжении менее 2.3 В), от перезаряда (не более 4.35 В на банку) и от превышения тока (максимальный ток со сборки – 6 А).

Также встроена защита от короткого замыкания.

Плата рассчитана на применение с незащищённой последовательной сборкой из 3 аккумуляторов LiPO (например, 18650). Не рекомендуется подключение сборки из трёх последовательно соединённых параллельных сборок!

Сопротивление входных и выходных контактов не превышает 45 мОм, что обеспечивает малые потери энергии на плате. Это – заслуга скоростных MOSFET-транзисторов 4407A.

Потребление платы в пассивном режиме не превышает 6 мкА. Пиковый ток – 7 А, номинальный ток – 4-5 А.
