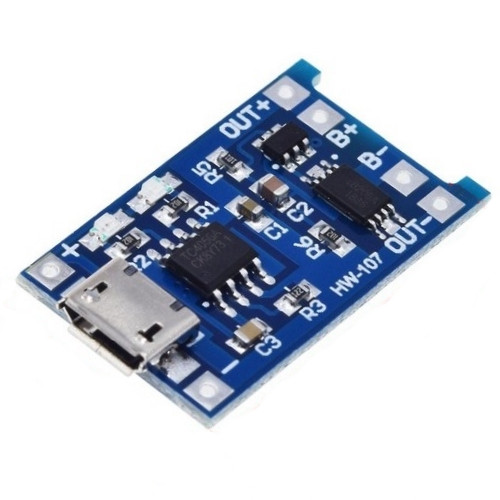

TP4056 – плата заряда Li-Ion АКБ(с защитой) MicroUSB

Напряжение питания:

4.5 ... 5.5V

Максимальное напряжение заряда:

4.2V

Защита от перегрузки тока:

Максимальный ток зарядки:

Точность определения значения заряда:

1.5%

Защита от перезаряда:

4.30±0.050V

Защита от переразряда:

2.40±0.100V

Габариты:

25 × 17 × 4 mm

Вес:

Описание

Характеристики

Отзывы

Плата заряда Li-ion батарей работает на входных напряжениях в диапазоне от 4.5 до 5.5 В и обеспечивает максимальную зарядку аккумуляторных Li-ion батарей в 1 А.

В основе – контроллер заряда TP4056. Под ним расположен резистор R3, с помощью изменения номинала которого изменяется ток заряда батареи.

Данное программируемое сопротивление RPROG может изменяться от 1.2 до 10, что соответствует 1 А и 130 мА – максимальному и минимальному значениям. Если зарядный ток снизился на 0.1 от установленного, то процесс заряда завершается.

С правой стороны платы располагаются площадки OUT- и OUT+ для подключения нагрузки и B- и B+ для подсоединения батареи.

Плата обеспечена защитой от перезаряда и полной разрядки батареи благодаря микросхеме S-8205A, однако не имеет защиты от переполюсовки.
