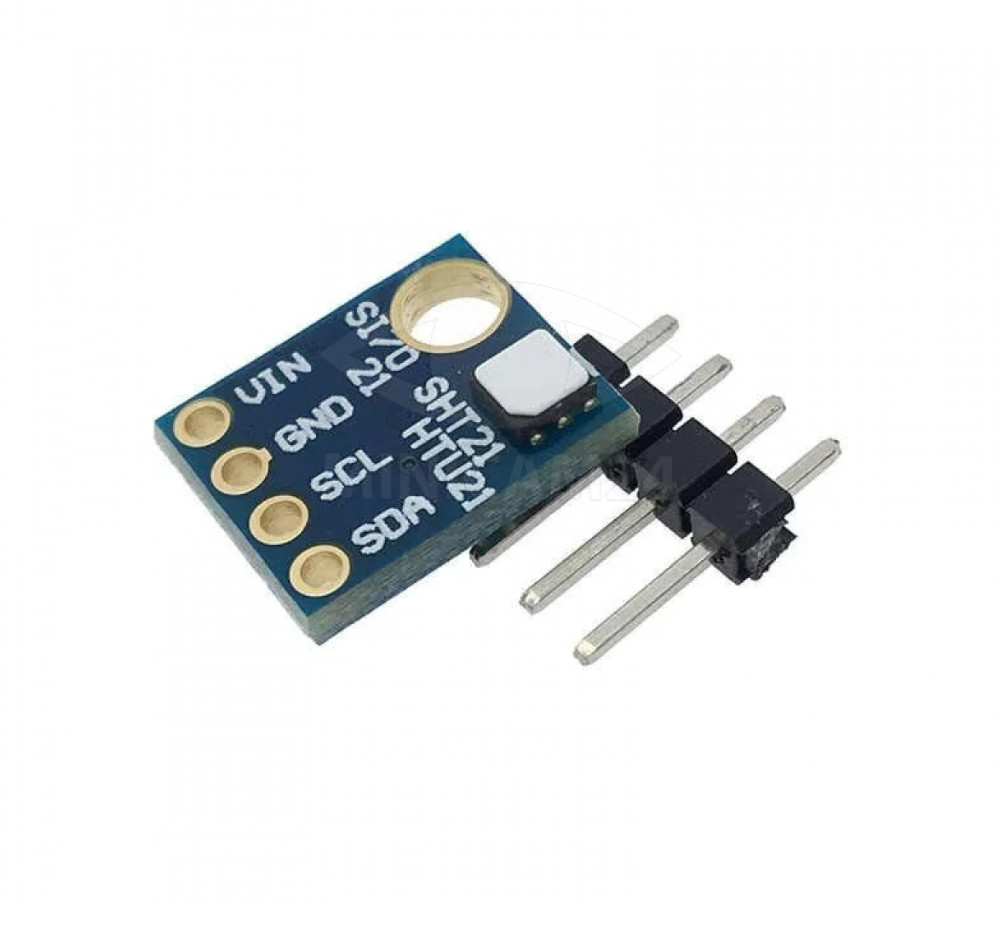

Датчик температуры и влажности HTU21D / GY-21

Тип устройства:

Датчик температуры и влажности

Интерфейс:

I2C

Рабочее напряжение:

1.5 – 3.6V

Ток потребления:

≤ 4 mA

Диапазон измеряемой влажности воздуха:

0-100%

Измерение температуры:

от -40 до +105℃

Время измерения:

50 ms

Габариты:

15 × 15 × 2 mm

Вес:

1 g

Описание

Характеристики

Отзывы

Цифровой датчик серии HTU21D обеспечивает линеаризацию и калибровку данных, передаваемых по четырехпроводному интерфейсу I2C. Устойчивая работа интерфейса обеспечивается применением схемы согласования уровней на n-канальных полевых транзисторах.

На плате модуля установлены резисторы 4,7 кОм между шинами DATA, SCK и питанием Vdd; для настройки, в случае если планируется подключение к одной шине I2C нескольких устройств, возможно отключение этих резисторов или изменение их значения.

Точность измерений параметров влажности и температуры модуля GY-21 HTU21D обеспечивается индивидуальной калибровкой каждого датчика.

Для защиты чувствительного элемента датчика от загрязнений микрочастицами пыли применяется специальный PTFE фильтр-мембрана.

Напряжение питания модуля — 3,3 В (при сохранении работоспособности от 1,5 В до 3,6 В), ток потребления ≤ 4 мА.
