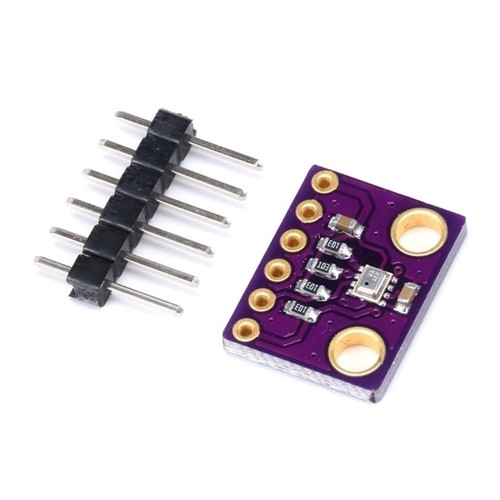

BMP280 – барометр, термометр и альтиметр

Тип устройства:

Датчик давления и температуры воздууха, высоты над

Интерфейс:

I2C, SPI

Максимальная скорость I2C:

3.4 MHz

Максимальная скорость SPI:

10 MHz

Рабочее напряжение:

1.7 – 3.6V

Ток потребления:

2.7 uA

Режим низкого энергопотребления:

0.1 uA

Точность в определении высоты над уровнем моря:

1 м

Измерение атмосферного давления:

от 300 до 1100 гПа на высотах от -500 до 9000 м

Измерение температуры:

от -40 °C до +85 °C

Разрешение АЦП:

от 16 до 20 бит

Время измерения:

11 мс (в стандартном разрешении)

Габариты:

19 × 12 × 2 mm

Вес:

2 g

Описание

Характеристики

Отзывы

BMP280 продолжает линейку датчиков BMP085 и BMP180. Разрешение АЦП повышено до 20 бит (настраивается – от 16 до 20 бит), а также существенно уменьшена погрешность при измерениях.

Чувствительность по высоте над уровнем моря составляет 1 м, что позволяет использовать датчик в беспилотных летательных аппаратах для определения высоты полёта. Температура измеряется в сотых долях градуса Цельсия. Предел измерения давления – 0.16 Паскаля.

Модуль имеет на борту два последовательных интерфейса связи: I2C (до 3.4 МГц) и SPI (до 10 МГц, трёх- или четырёхпроводной). Предыдущие модели имели только одну шину связи.

Датчик умеет работать в трёх режимах:

Сон (Sleep);
Ожидание (Forced) – измерение по команде, между измерениями переход в спящий режим;
Нормальный (Normal) – самостоятельная циклическая работа. Через определённое время датчик выходит из спящего режима, выполняет измерения, отправляет их в память и засыпает. Хорош тогда, когда требуется постоянный мониторинг данных об окружающей среде, например, в погодной станции.

Датчик работает при напряжении 3.3 В. Потребление тока – 2.7 мкА.
