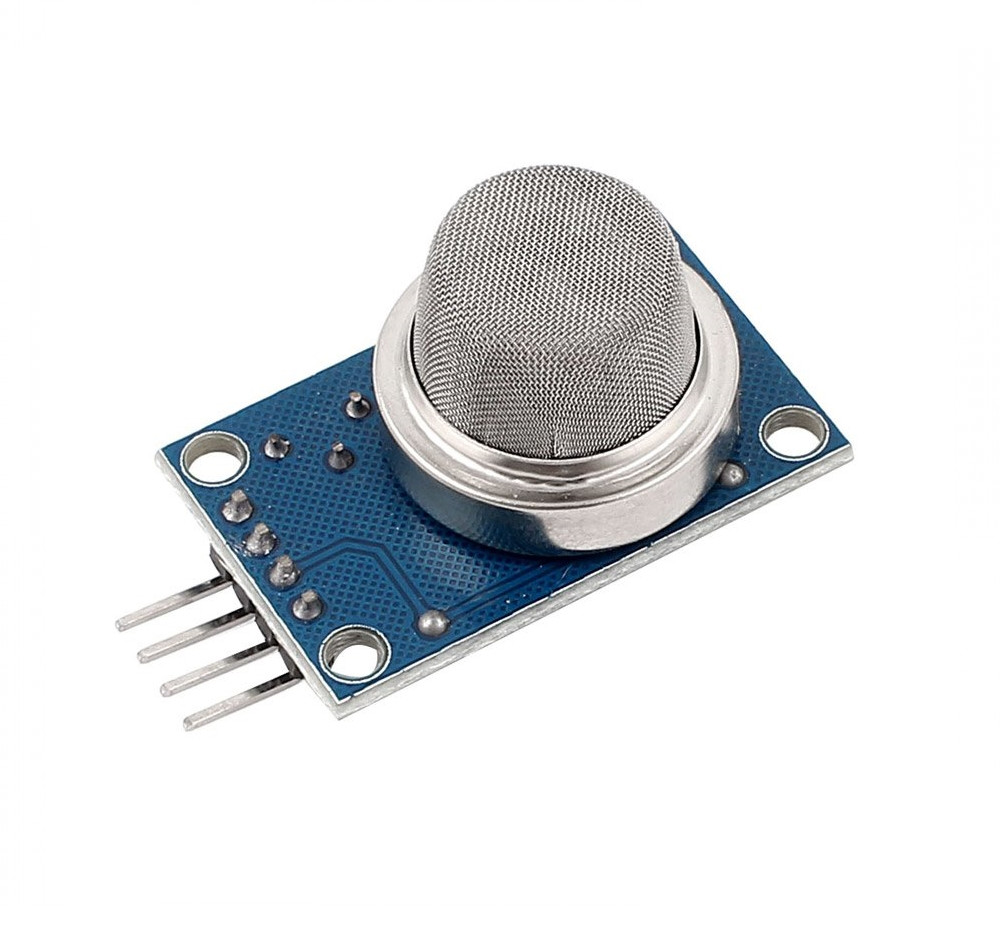

MQ-2 – датчик газа (дым и углеводороды)

Поскольку принцип работы датчика газа основан на химической реакции с использованием нагревательного элемента, в процессе работы устройство будет сильно разогреваться. В этом полупроводниковом устройстве чувствительный элемент представляет собой керамическую трубку, покрытую оксидом алюминия с нанесённым поверх чувствительным слоем диоксида олова. Именно внутри керамической трубки и расположен нагревательный элемент.

Выходным сигналом датчика газа является аналоговый, который прямо пропорционален содержащимся в воздухе газам. Для корректной работы датчика при первом использовании его необходимо оставить включённым на сутки, то есть прогреть. Далее верные результаты будут выданы уже через одну минуту после включения.

Датчик газа сильно зависит от условий окружающей среды – уровня влажности и температуры. Чтобы получать точные данные, необходима компенсация данных параметров.

Диапазон измерений и типов газов:

• Пропан: 0,2 – 5 промилле
• Бутан: 0,3 – 5 промилле
• Метан: 5 – 20 промилле
• Водород: 0,3 – 5 промилле
• Пары спиртов: 0,1 – 2 промилле
