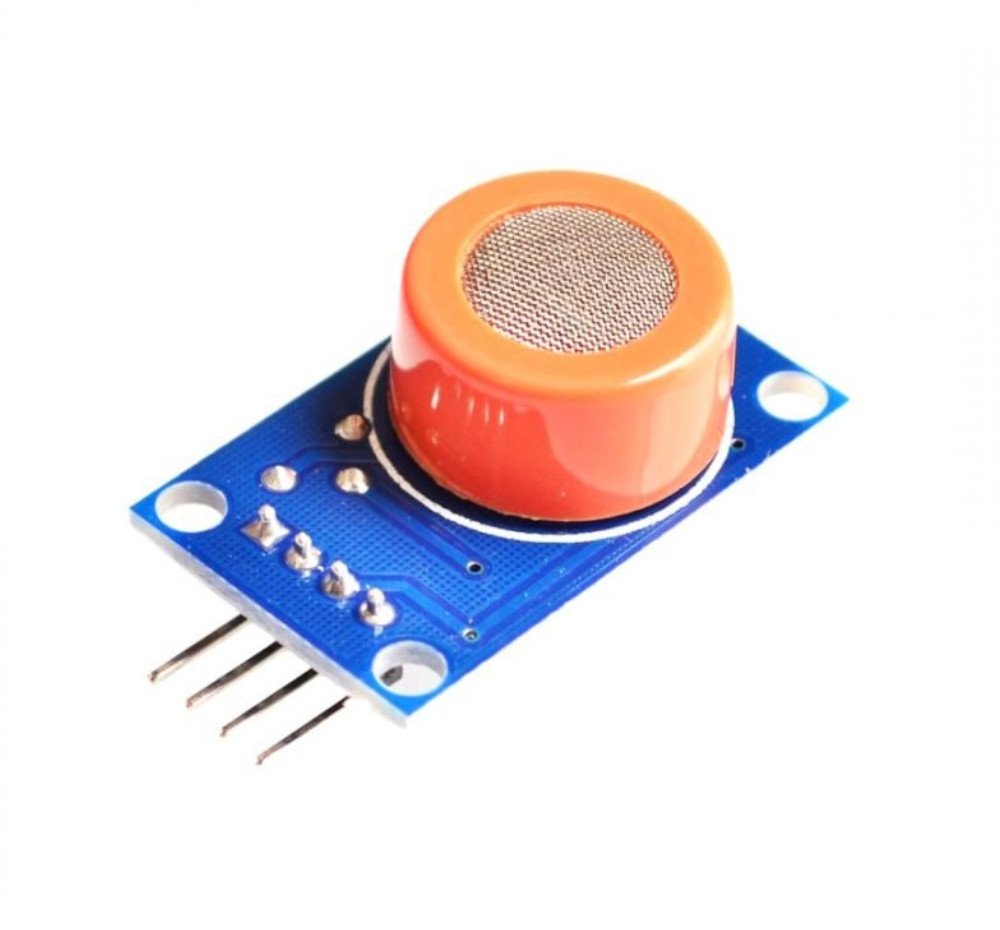

MQ-3 – датчик паров спирта

Датчик газа – полупроводниковое устройство. Он имеет чувствительный элемент, состоящий из керамической трубки, покрытой оксидом алюминия и нанесённого поверх него высокоактивного слоя диоксида олова. При появлении в воздухе определяемого газа и увеличении его концентрации будет изменяться сопротивление тонкой плёнки чувствительного элемента.

Для корректного измерения трубка датчика MQ-3 разогревается до той температуры, при которой тонкая плёнка восприимчива к детектируемому газу. Чувствительный слой имеет в своём составе примеси, за счёт чего и осуществляется распознавание конкретного газа. Нагрев обеспечивается нагревательным элементом, установленным внутри трубки. Нагрев может быть включён постоянно или же его можно включать программно.

На выходе имеется как цифровой, так и аналоговый сигнал. На аналоговом выходе увеличение концентрации газов приводит к увеличению напряжения. На цифровом выходе порог чувствительности настраивается потенциометром в зависимости от вашего проекта. Для подключения MQ-3 к Arduino используется цифровой TTL-выход.

В процессе работы датчик будет нагреваться, это его нормальный режим работы. На показания чувствительного элемента будут влиять влажность и температура. Чтобы датчик срабатывал корректно, необходимо скомпенсировать эти данные. Перед использованием Датчика газа MQ3 необходима его калибровка.
