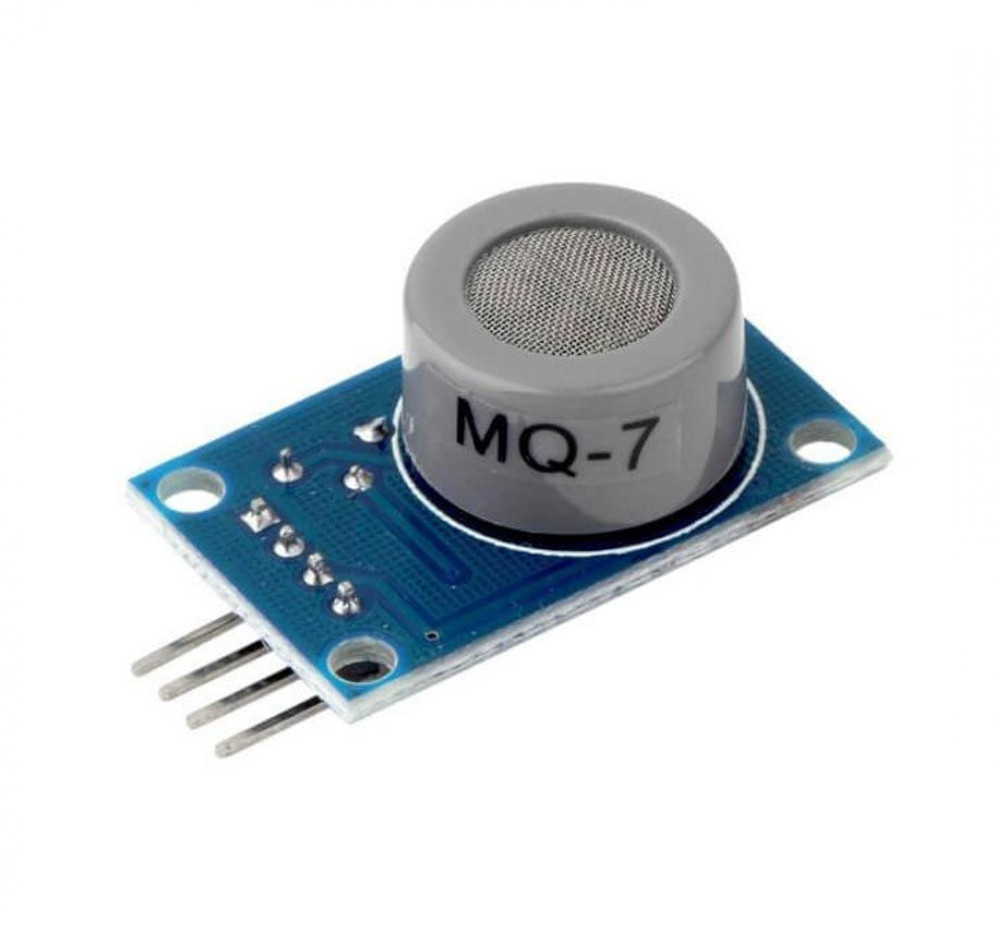

MQ-7 - датчик угарного газа

Датчик газа – полупроводниковое устройство, однако для корректной работы требуется разогрев измеряющей трубки до той температуры, при которой тонкая плёнка восприимчива к детектируемому газу.

Чувствительный слой MQ-7 имеет в своём составе примеси, за счёт чего и осуществляется распознавание газа. Нагрев обеспечивается нагревательным элементом, установленным внутри трубки. Нагрев может быть включён постоянно или программно при необходимости измерения.

На выходе имеется как цифровой, так и аналоговый сигнал. На аналоговом выходе увеличение концентрации газов приводит к увеличению напряжения. На цифровом выходе порог чувствительности настраивается триммером в зависимости от вашего проекта. Для подключения к Arduino используется цифровой TTL-выход. Датчик газа MQ-7 подключается к управляющей электронике по 5 проводам.

В процессе работы датчик будет нагреваться, это его нормальный режим работы. На показания чувствительного элемента будут влиять влажность и температура. Чтобы датчик срабатывал корректно, необходимо скомпенсировать эти данные.
