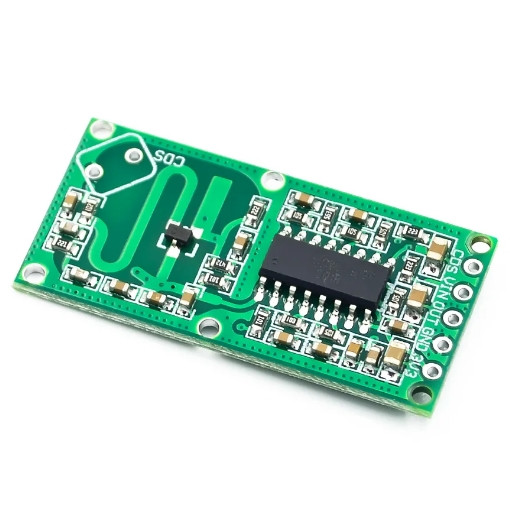

RCWL-0516 Доплеровский датчик движения

Доплеровский датчик движения RCWL-0516 — способен определять движение объектов (препятствий), которые полностью или частично отражают радиоволны (люди, животные, металлы и т.д.), даже если они находятся за деревом (дверью), стеной (гипс, бетон), пластиками, стеклами и т.д.

В основу работы датчика заложен эффект Доплера - изменение частоты отражённой волны, вследствие движения излучателя, приёмника или отражателя. В данном модуле частота излучаемой им радиоволны меняется вследствие движения отражателя (препятствия). Модуль построен на базе чипа RCWL-9196 который оснащён передатчиком и приёмником. Датчик сработает если приёмник примет сигнал, частота которого незначительно отличается от частоты сигнала передатчика:

• Передатчик излучает радиоволну на определённой частоте.
• Если в зоне действия датчика нет объектов способных отражать радиоволны, то приёмник ничего не примет и датчик не сработает.
• Если в зоне действия датчика имеются неподвижные объекты способные отражать радиоволны, то приёмник примет радиоволну передатчика, отражённую от этих объектов, но частота принятой радиоволны будет равна частоте сигнала передатчика и датчик не сработает.
• Если в зоне действия датчика имеется объект способный отражать радиоволны, который приближается к датчику (движется), то приёмник примет отражённую от объекта радиоволну, частота которой будет выше чем у сигнала передатчика и датчик сработает.
• Если в зоне действия датчика имеется объект способный отражать радиоволны, который удаляется от датчика (движется), то приёмник примет отражённую от объекта радиоволну, частота которой будет ниже чем у сигнала передатчика и датчик сработает.

Когда датчик срабатывает, на его выходе «OUT» устанавливается уровень логической «1». Датчик снабжен триггером, который удерживает уровень логической «1» на выходе «OUT» в течении 2 сек ±30%, после прекращения движения.

Если датчик многократно срабатывает, например, постоянно фиксирует движения в течении 10 секунд, то уровень логической «1» на выходе «OUT» будет установлен на 12 секунд с момента первого срабатывания (10 секунд во время фиксации движений + 2 секунды после их прекращения, пока не «сбросится» триггер).

Использование датчиков движения основанных на эффекте Доплера позволяет фиксировать движения через объекты не отражающие радиоволны (дерево, пластик, гипс и т.д.), чего не могут сделать датчики движения основанные на пироэлектрическом эффекте.

Датчик имеет 5 выводов:

• OUT - выход датчика (устанавливается в «1» при наличии движений + задерживается на 2 секунды после их прекращения).
• VIN - вход напряжения питания, от +4 до +28 В постоянного тока.
• GND - вход питания (общий).
• 3V3 - выход стабилизированного напряжения питания 3,3 В (можно использовать для питания микроконтроллеров).
• COS - вход разрешения (подтянут внутренним сопростивлением чипа). Если на данном выводе установить уровень логического «0», то после сброса триггера, он не будет устанавливаться (датчик перестанет реагировать на движения).

Выход «OUT» подключается к любому выводу Arduino (на схеме подключён к выводу D4). Вход «COS» можно оставить не подключённым, т.к. он подтянут внутренним сопротивлением чипа, следовательно, разрешает работу триггера.

Вывод модуля «3V3» является выходом стабилизированного напряжения 3,3 В. От этого напряжения можно запитывать другие маломощные устройства, например, микроконтроллер.
