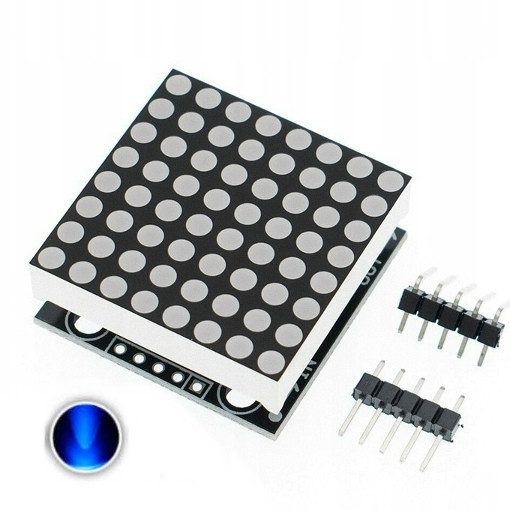

Матрица MAX7219 синяя

Светодиодная матрица может отображать информацию как в статичном режиме, так и в режиме каскадного переливания. Главная особенность такого матричного дисплея – возможность объединения с такими же дисплеями с целью сборки большого табло.

Управление всеми сегментами производится через последовательный SPI интерфейс с любых микроконтроллеров Arduino. Светодиоды на табло имеют синий цвет.

Светодиодный дисплей – это общий катод, поэтому он не совместим с матрицами, которые являются общим анодом. Слева дисплея расположен входной порт, а справа – выходной порт. Работает от напряжения 5 В, при подаче питания происходит очистка дисплея.

Драйвер светодиодной матрицы основан на микросхеме MAX7219. Она питается от 5 В и может управлять любой матрицей с диодами, подключенными по схеме «общий катод». Максимальный ток одной линии диодов – 500 мА.

Микросхема имеет интерфейс SPI с трёхпроводным подключением (MOSI, CS, SCK). Возможно последовательное подключение нескольких модулей матриц для создания увеличенного экрана.

В спящем режиме микросхема потребляет не более 150 мкА, запоминая при этом состояние сегментов, предшествующее сну.
