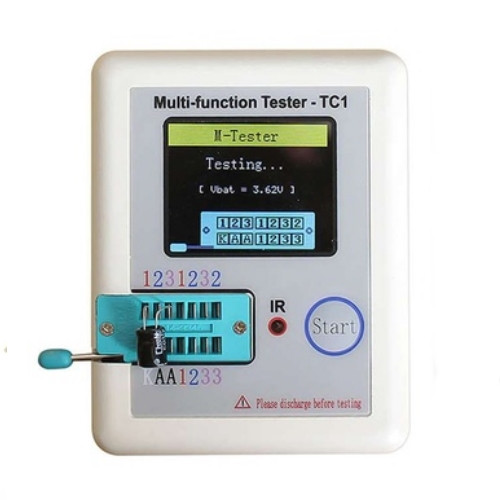

TC1 - RLC тестер электронных компонентов

Цифровой тестер TC1 - это универсальный измерительный прибор для автоматического определения и измерения параметров электронных компонентов: емкости конденсаторов, индуктивностей катушек, сопротивления резисторов, параметров транзисторов, диодов, стабилитронов, светодиодов и других комплектующих.

ESR тестер сам определяет тип радиокомпонента, после чего выводит на экран его параметры и цоколевку. Очень удобно опознавать детали без обозначений, особенно для тех кто не хочет разбираться с маркировками компонентов.

Если у Вас есть старые платы от компьютера или бытовой техники. Вы можете выпаять из них детали и при помощи ESR LCR тестера определить из параметры, для дальнейшего использования.

Тестируемые элементы:

- N-P-N и P-N-P биполярные транзисторы;

- MOSFET транзисторы P- и N-канальные;

- JFET транзисторы;

- диоды и диодные сборки из сдвоенных диодов;

- диоды Зенера (стабилитроны) до 35 В;

- светодиоды;

- тиристоры и симисторы;

- резисторы;

- полярные и неполярные конденсаторы;

- индуктивные элементы.

Кроме того, есть возможность измерения напряжений (до 4.5 В) и декодирования сигналов ИК-пультов дистанционного управления (в формате Hitachi, весьма распространённом у китайских производителей). Прибор имеет цветной LCD-экран на основе TN-матрицы размером 1.8 дюйма по диагонали с разрешением 160*128 пикселей.

LCR TC-1 транзитор тестер работает от внутреннего аккумулятора. Зарядка производится через прилагаемый USB — micro USB переходник. Окончание зарядки отображается изменением цвета светодиода с красного на зеленый. В комплекте имеются тестовые элементы и удобный, крючковый зажим для выводов. Устройство компактно, сделано из качественного пластика и автоматически отключается через задаваемое время.

Функциональные новшества

1. Три отдельных контакта это для стабилитронов до 30 вольт, благодаря внутреннему преобразователю напряжения.
2. Индикация напряжения открытия светодиодов.
3. Определение "распиновки" симисторов и тиристоров, трудно проверяемых обычными мультиметрами.
4. Определение основных характеристик полевых транзисторов любого типа.
5. Измерение напряжения на переходе диодов и его ёмкости.
6. Анализ коэффициента потерь и внутреннего сопротивления конденсаторов, важных при ремонте цифровой и импульсной техники.
7. Наличие ИК-приёмника для проверки работы ИК-пультов с отображением кода и пакета для каждой клавиши.
8. Одновременный замер сопротивлений плеч переменных и подстроечных резисторов.
9. Показ 2-х и более характеристик за одно измерение.
