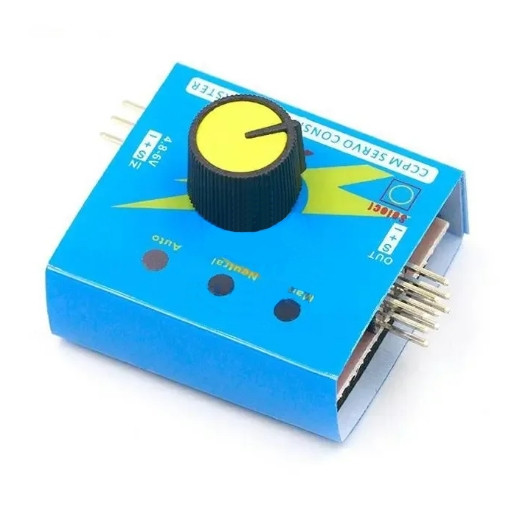

ESC Servo CCPM – Сервотестер

Сервотестер используется для проверки радиоуправляемых устройств в полевых условиях без необходимости использования системы радиоуправления.

Миниатюрный сервотестер ESC Servo CCPM способен генерировать ШИМ-сигнал с частотой 50 Гц и заполнением от 1000 мкс до 2500 мкс, что позволяет использовать его для тестирования практически всех устройств, связанных с радиоуправлением, подключение которых в обычном режиме выполняется к приёмнику при помощи трёхпроводного шлейфа.

Сервотестер имеет три режима – ручная настройка, нейтраль и авторежим. Режимы отображаются при помощи трёх светодиодов, переключаются при помощи наплатной кнопки. В режиме ручной настройки управление подключенными устройствами выполняется при помощи установленного на плату потенциометра.

В нейтраль-режиме сервотестер генерирует сигнал с заполнением 1500 мкс, что соответствует центральному положению сервопривода или нейтрали газа у регуляторов скорости. В авторежиме сервотестер последовательно генерирует значения в пределе от минимальных до максимальных, охватывая весь диапазон.

Сервотестер имеет 3 параллельных выхода сигнала и один вход питания со стандартными трёхпиновыми разъёмами типа «папа». Питание тестера – от 4.5 В до 6 В.
