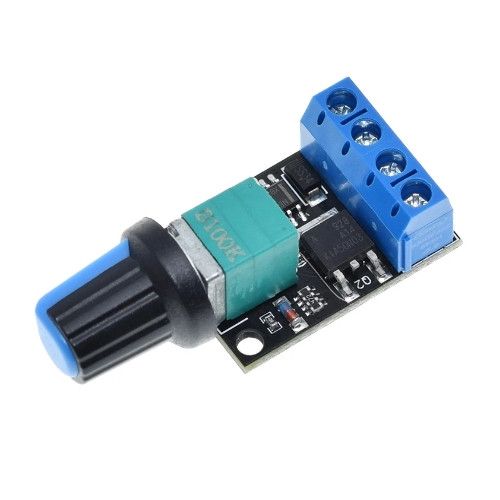

HW-070 ШИМ регулятор скорости моторов постоянного тока

Управление скоростью вращения мотора постоянного тока не требует применения сложных инженерных решений (вроде частотных преобразователей) — вся задача сводится к изменению напряжения на двигателе.

Когда двигателем управляет микроконтроллер, обычно он и генерирует ШИМ-сигнал, которым управляется ключ, коммутирующий напряжение на двигателе. Но иногда использовать МК неоправданно, когда нужен самый простой ручной регулятор скорости.

Модуль HW-070 предоставляет точное и стабильное управление ШИМ сигналами. Он обладает входным напряжением от 5 до 16 В и выходной мощностью до 160 Вт.

Модуль поддерживает различные режимы работы, включая фиксированную и переменную частоту ШИМ и оснащен потенциометром для регулировки сигнала. Кроме того, он имеет защиту от перегрева и короткого замыкания, что обеспечивает безопасность его использования.

В предлагаемом регуляторе используется NE555 — одна из самых популярных микросхем в мире, управляемый таймер. Он отвечает за генерацию ШИМ. С минимальной обвязкой подключается мощный MOSFET, являющийся силовым ключом.

Регулятор реализует бесшаговую регулировку — плавную во всём диапазоне от 0 до 99% заполнения цикла. Это позволяет использовать его также для регулировки яркости лампы освещения.
