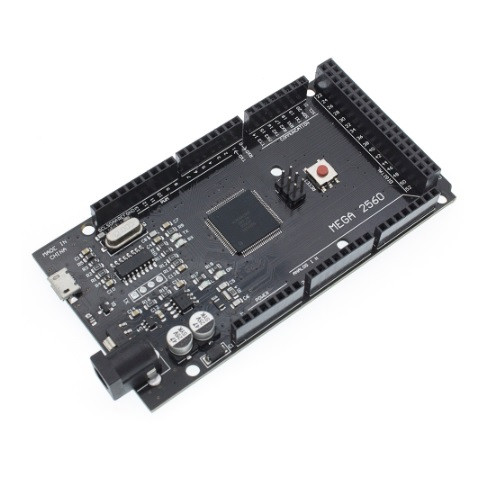

Arduino Mega 2560 R3

Arduino Mega 2560 — это расширенная версия Arduino Uno. Платформа выполнена на базе более продвинутого чипа ATmega2560, имеет больше контактов и большее количество аппаратных serial-портов для взаимодействия с компьютером и другими устройствами.

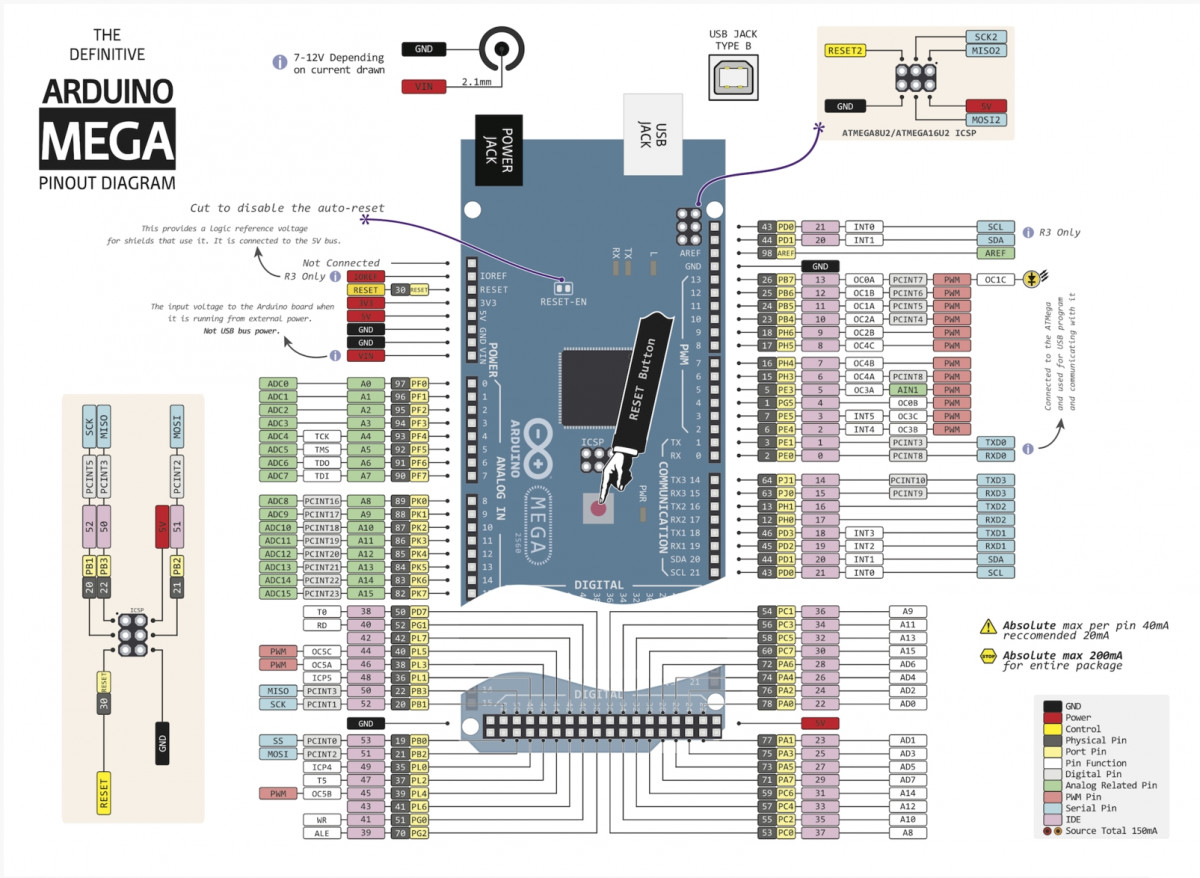

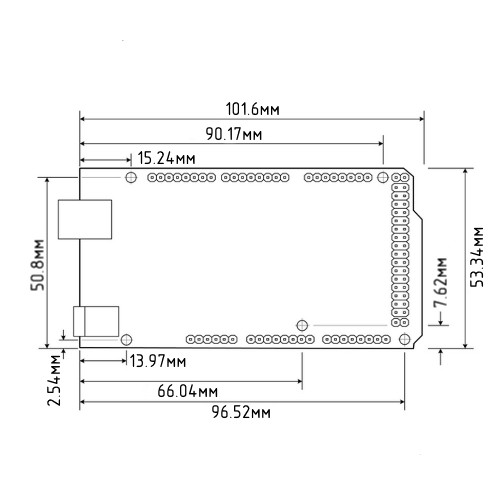

Платформа выполнена таким образом, чтобы быть максимально совместимой со своими младшими собратьями и платами расширения Shield. Левая часть платы по конфигурации контактов идентична Arduino Uno, как по расположению, так и по назначению. Это означает, что Mega 2560 может просто подменить Arduino Uno, если её возможностей перестало хватать.

Питание, распределение напряжений, защита USB и принципы взаимодействия аналогичны базовой модели.

Arduino Mega может получать питание как через подключение по USB, так и от внешнего источника питания. Источник питания выбирается автоматически.

Внешнее питание (не USB) может подаваться через преобразователь напряжения AC/DC (блок питания) или аккумуляторной батареей. Преобразователь напряжения подключается посредством разъема 2.1 мм с  положительным полюсом на центральном контакте. Провода от батареи подключаются к выводам Gnd и Vin разъема питания (POWER).

Платформа может работать при внешнем питании от 6 В до 20 В. При напряжении питания ниже 7 В, вывод 5V может выдавать менее 5 В, при этом платформа может работать нестабильно. При использовании напряжения выше 12 В регулятор напряжения может перегреться и повредить плату. Рекомендуемый диапазон от 7 В до 12 В.
