Arduino Uno R3

Arduino Uno — это базовая и самая популярная версия платы микроконтроллеров. С ней очень удобно работать благодаря тому, что пины распаяны однорядными коннекторами типа «мама». Обычно эту плату используют для прототипирования проектов, а собирают готовое устройство на базе более мелких плат ардуино, таких как Arduino Nano. Это легко сделать так как прошивки совместимы и в большинстве случаев номера пинов не отличаются. Для Arduino Uno существует множество плат расширения (шилдов), таких как Ethernet shield, motor shield, servo shield и другие.

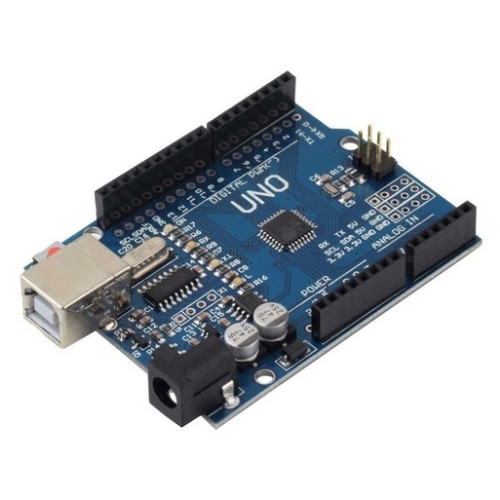

Эта плата бывает в двух разных вариантах: DIP и SMD. Отличаются они тем, что сам микроконтроллер может быть DIP исполнения (прямоугольный и ножками) и вставлен в колодку, или просто распаян на плате если это SMD версия (квадратный). Отличий в производительности, назначении пинов или их количестве в этих версиях нет.

На плате Arduino Uno R3 установлены: контроллер ATmega328P с тактовой частотой 16 МГц, порт USB, разъем питания, кварцевый резонатор, стабилизаторы напряжения на 5 вольт и на 3.3 вольта, светодиоды и кнопка перезагрузки.
