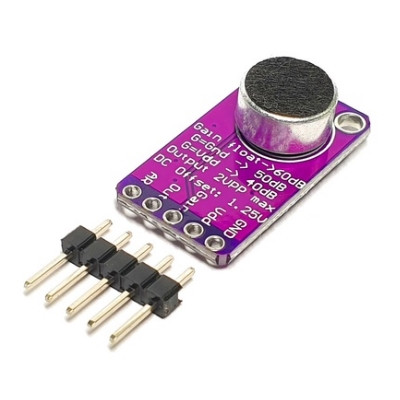

Модуль микрофона с усилителем MAX9814

Тип устройства:

Микрофонный модуль

Частотный диапазон:

20 - 20000 kHz

Коэффициента усиления:

40 dB, 50 dB, 60 dB

Соотношения нарастание:спад:

1:500, 1:2000, 1:4000

Коэффициент гармоник:

0.04%

Интегрированный малошумящий источник опорного напряжения:

ИОН 2 В

Плотность шума:

30 нв

Рабочее напряжение:

2.7 – 5.5V

Ток потребления:

3 mA

Режим низкого энергопотребления:

да

Температурный диапазон:

-40°C .. +85°C

Габариты:

14,5 x 25 x 8

Вес:

10 g

Описание

Характеристики

Отзывы

МАХ9814 микрофонный модуль - это устройство которое состоит из электретного микрофона и малошумящего микрофонного усилителя с автоматической регулировкой усиления (АРУ). Коэффициент усиления микрофона можно настроить при помощи входа GAIN. Если оставить вход не подключенным, то активируется максимальное усиление 60 дБ. При подключении к входу сигнала GND, получим усиление 50 дБ. И минимальное усиление в 40 дБ можно получить подав на вход Gain напряжение питания. Также можно отрегулировать соотношение Attack/Release - время срабатывания/время восстановления АРУ. Подключив пин AR к VDD получим соотношение 1:2000ms. Оставив вывод открытым, получим 1:4000ms. Подключив вход на GND, получим минимальное время спада 1:500ms. Время запуска АРУ не изменяется и всегда в пределах 30 мс.
