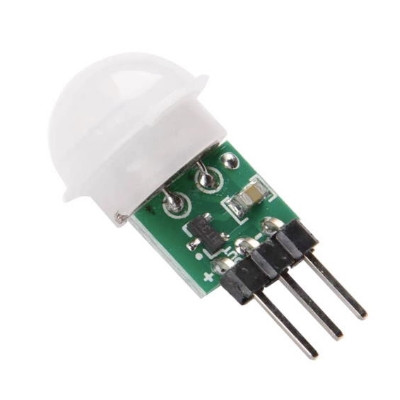

PIR датчик движения AM312

Тип устройства:

Датчик движения

Рабочее напряжение:

2.7 – 12V

Ток потребления:

≤ 0,1 mA

Время задержки:

2 s

Время блокировки:

2 s

Расстояние обнаружения активности:

5 m

Габариты:

30 × 15 × 15 mm

Вес:

20 g

Описание

Характеристики

Отзывы

Чувствительный элемент пирометрического датчика — фотодиод, восприимчивый к инфракрасному излучению в диапазоне, соответствующему собственному излучению человеческого тела.

Фотодиод преобразует энергию излучения в электрический сигнал, поступающий на вход микросхемы, конвертирующий его в цифровой логический уровень, который может быть считан микроконтроллером для дальнейшей обработки.

При появлении в поле чувствительности датчика ИК-излучения на короткое время включается таймер задержки, после чего на выходе устанавливается уровень логической единицы, который поддерживается, пока излучающий объект находится в зоне действия, периодически обновляясь работой таймера.

На плате модуля имеются три вывода для подключения: питание, выход и земля. Питание сенсора производится через встроенный стабилизатор напряжения и конденсаторы для фильтрации помех. Кроме того, имеется резистор номиналом 20 кОм для ограничения выходного тока сенсора.
