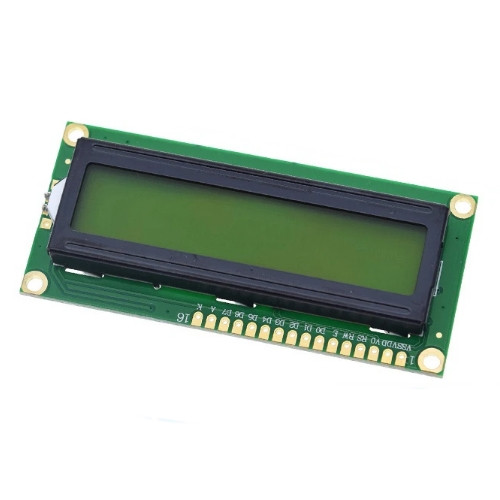

LCD 1602 – символьный I2C дисплей зеленый

Если в проекте Arduino вам необходимо вывести простую символьную информацию с датчиков, контроллеров или любых других устройств, не прибегая к компьютеру, стоит подсоединить символьный LCD дисплей 1602. Дисплей подключается к ардуино по двум проводам через последовательный интерфейс I2C. При первом включении дисплея, чтобы на экране появилось изображение, необходимо подкрутить контрастность изображения регулировочным потенциометром с помощью отвёртки. Подсветка экрана может быть вручную отключена во время работы джампером.

На дисплей можно выводить только латинские символы, но данное ограничение можно преодолеть путём программирования каждого символа вручную. Разрешение каждой ячейки составляет 5х8 точек. Создание нового символа сводится к написанию битовой маски, в которой единицы будут означать горящие пиксели, а нули – негорящие.

Дисплей LCD 1602 построен на базе контроллера серии HD44780 и запитывается от 5 В. Экран имеет 2 строки, каждая из которых содержит 16 символов.

Формат отображаемой информации — 2 строки по 16 символов; технология STN, Transflective, Positive; микроконтроллер управления — HD44780; интерфейс обмена данными параллельный, 8-бит; подсветка на основе светодиодов; угол обзора — 180 градусов; напряжение питания — 5 В; подстройка контраста — VLCD, с опорным напряжением 5 В.

На плате дисплея расположены 16 выводов, следующего назначения:

• 1 VSS — GND (общий провод — земля);
• 2 VDD — +5В (питание) ;
• 3 VO — контрастность (5 В максимум);
• 4 RS (команды, данные);
• 5 RW (чтение/ запись);
• 6 Enable (разрешение);
• 7–14 (DB0…DB7) данные;
• 15 +5 В (подсветка);
• 16 общий провод подсветки.
