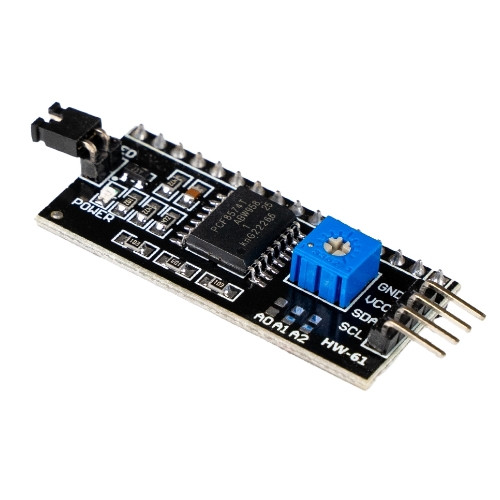

Модуль-конвертер I2C на PCF8574

Так как плата ардуино располагает лишь 20 портами для подсоединения сторонних устройств, то главная задача данного Конвертера IIC/I2C для LCD1602 – упростить подключение экрана, индикатора или дисплея к ардуино, высвободив пины. Экономия составит до 7 портов, в случае подключения LCD дисплея.

Микросхема PCF8574 имеет 8-битный порт ввода-вывода, который можно настроить как вход или выход. Каждый из 8-ми выводов может быть настроен как выход с открытым коллектором или вход с подтягивающим резистором. Кроме того, микросхема имеет встроенную подтягивающую схему к питанию, что упрощает подключение внешних устройств.

Подключение к модулю PCF8574 может осуществляться по интерфейсу IIC/I²C. Таким образом реализуется подключение устройства к ардуино по четырёхпроводной схеме, две линии в которой будут приходиться на землю и питание. Задействуются всего 4 порта контроллера: SCL, GND, SDA и Vcc.

Конвертер специально предназначен для работы с символьными дисплеями серий LCD 2004, LCD 1602 и LCD 1604. Удобно расположенные по периметру выводы позволят припаять конвертер к дисплею наиболее оптимальным образом. Запитывается устройство в диапазоне от 2.5 до 6 В.

Конвертер крепится к экрану, дисплею или индикатору с тыльной стороны. Потенциометр для регулировки контрастности расположен на противоположной стороне. По умолчанию адрес будет 0x27.
