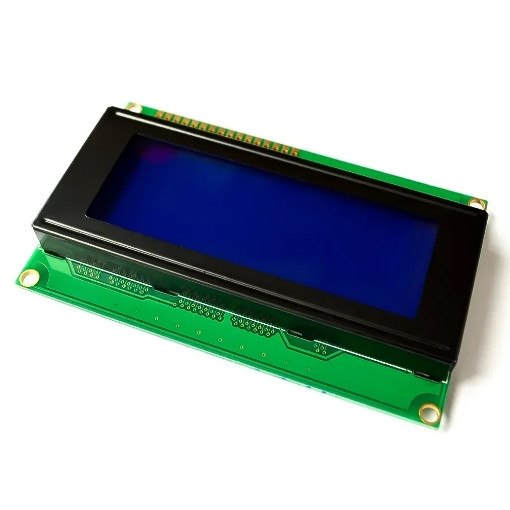

LCD 2004 – символьный дисплей синий

Если в проекте Arduino вам необходимо вывести простую символьную информацию с датчиков, контроллеров или любых других устройств, не прибегая к компьютеру, стоит подсоединить символьный LCD дисплей 2004. Дисплей можно подключить к ардуино по двум проводам через последовательный интерфейс I2C с помощью "модуля-конвертера I2C". При первом включении дисплея, чтобы на экране появилось изображение, необходимо подкрутить контрастность изображения регулировочным потенциометром с помощью отвёртки. Подсветка экрана может быть вручную отключена во время работы джампером.

На дисплей можно выводить только латинские символы, но данное ограничение можно преодолеть путём программирования каждого символа вручную. Разрешение каждой ячейки составляет 5х8 точек. Создание нового символа сводится к написанию битовой маски, в которой единицы будут означать горящие пиксели, а нули – негорящие.

Формат отображаемой информации — 4 строки по 20 символов; технология STN, Transflective, Positive; интерфейс обмена данными параллельный, 8-бит; подсветка на основе светодиодов; угол обзора — 180 градусов; напряжение питания — 5 В; подстройка контраста — VLCD, с опорным напряжением 5 В.

На плате дисплея расположены 16 выводов, следующего назначения:

• 1 VSS — GND (общий провод — земля);
• 2 VDD — +5В (питание) ;
• 3 VO — контрастность (5 В максимум);
• 4 RS (команды, данные);
• 5 RW (чтение/ запись);
• 6 Enable (разрешение);
• 7–14 (DB0…DB7) данные;
• 15 +5 В (подсветка);
• 16 общий провод подсветки.
