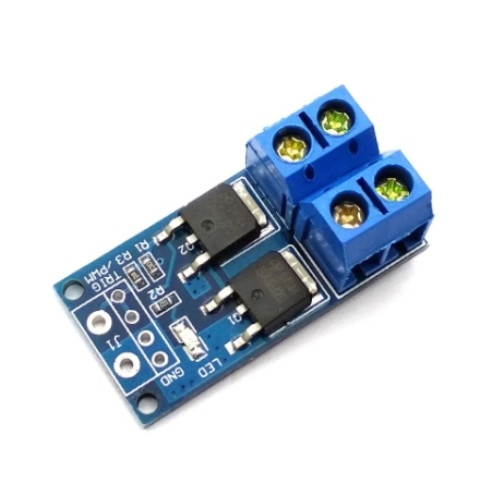

MOSFET Триггер с ШИМ регуляцией

MOSFET переключатель D4114 – 36В 15А на мощных полевых транзисторах. Функционально драйвер реализован на двух транзисторах MOSFET-технологии D4184 с низким сопротивлением открытого канала (< 7 мОм) по стандартной схеме включения.

Схема триггера реализована на двух MOSFET-транзисторах, включенных параллельно. Управление осуществляется подачей на вход триггера напряжения 3,3 В — 20 В. Это позволяет управлять нагрузкой как непосредственно от микроконтроллера без применения промежуточных драйверов, так и внешними сигналами от различных источников управляющего напряжения.

• Переключение может осуществляться с частотой 0 — 20 кГц.
• Рабочее напряжение триггера: 3.3В — 36В.
• Максимальный выходной ток — 15 А, без установки теплоотводящего радиатора; 30 А — с радиатором.
• Максимальная Мощность — 400 Вт.
